首页 >> 耐材知识 >>耐材技术 >> 槽筑炉铝电解炉用隔热耐火材料
详细内容

槽筑炉铝电解炉用隔热耐火材料

时间:2018-01-24     作者:凯瑞得窑炉【原创】   阅读

铝电解炉、槽筑炉用隔热耐火材料主要包括以下三种:
(一)硅藻土质隔热材料
硅藻土是藻类有机物腐败后,经地壳变迁而形成的。硅藻土的主要成分为非晶体二氧化硅一般在70%一85%之间)和少量粘土杂质,其熔化温度在1000℃一1200℃范围内。硅藻土是由细微气孔组织构成,其气孔率可达85%,所以具有良好的隔热性能,被广泛地用作隔热材料。
1、硅藻土石棉粉(鸡毛灰),硅藻土石棉粉是一种粉状保温材料,由石棉纤维和硅藻土粉制成;其中硅藻土粉占85%,纤维2—5毫米的石棉占14%,5~20毫米的石棉占l%,它用来砌筑保温砖抹面用。

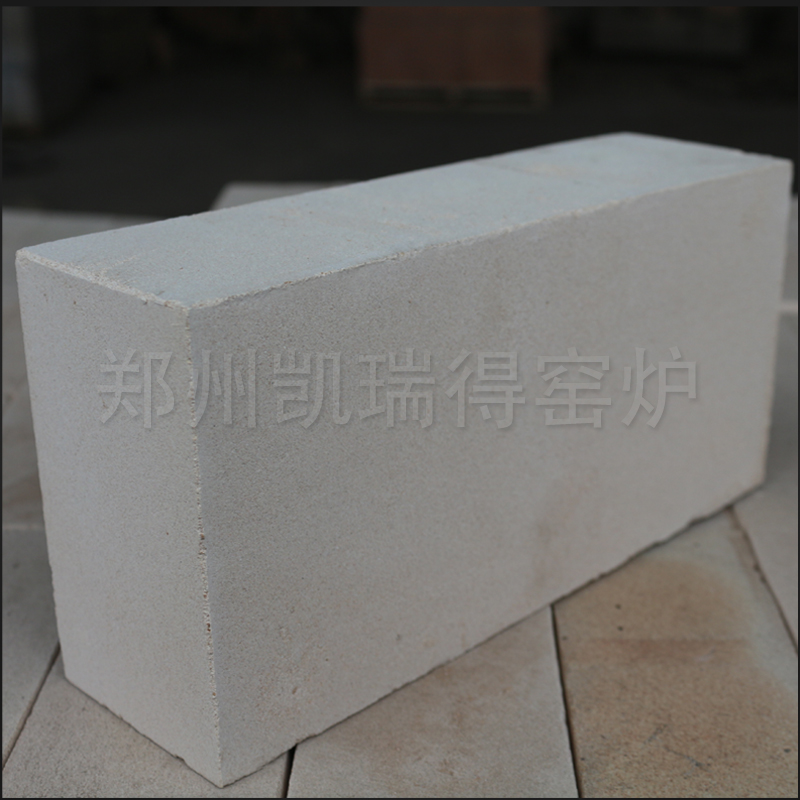

2、轻质硅藻土砖,轻质硅藻土砖是由硅藻土和添加物经成型、烘干,在850℃一900℃烧成。硅藻土砖的体积密度小,气孔大,耐热度在1280℃以上,因此,轻质硅藻土砖只能用在900℃以下的隔热部位,不能直接接触火焰。如遇高温,则将产生缩裂,甚至熔融。
(二)石棉(保温材料)
石棉是唯一的自然矿物纤维,能松解成富有弹性的纤维。根据生成时外界自然条件的不同可分为蛇纹石石棉和角闪石石棉两大类,实际应用最多的为蛇纹石石棉,也称温石棉,其化学分子式为3MgO•2SiO2•2H2O.石棉板是由65%石棉和35%粘结材料所制成,主要用作设备的衬垫或隔热材料。石棉板的烧失量应不大于18%,纵向抗拉强度应不小于1.4MPa。石棉板的结构和厚度必须均匀、表面光滑、断面组织一致,没有结疤、孔隙和裂缝。石棉板的一般规格为1000×1000mm(厚度自1.6至16mm),重量为每1mm厚度,重约1.3kg/m2。最高使用温度不超过500℃。
(三)硅酸钙绝热制品
硅酸钙绝热制品是一种以硅酸钙水化物为主要成分的隔热材料。工业上是以石灰、硅酸为材料,在高压釜中先蒸养合成水化硅酸钙,然后适当添加石棉等纤维材料,经压力成型后而制得的具有多孔结构的绝热制品。GB10699-89“硅酸钙绝热制品”规定了硅酸钙绝热制品的技术条件。

http://www.krdnc.cn

技术支持: 郑州中朗除锈技术有限公司 | 管理登录
