首页 >> 耐材知识 >>耐材技术 >> 硅酸铝喷涂耐火材料
详细内容

硅酸铝喷涂耐火材料

时间:2018-07-21     作者:凯瑞得窑炉【原创】   阅读

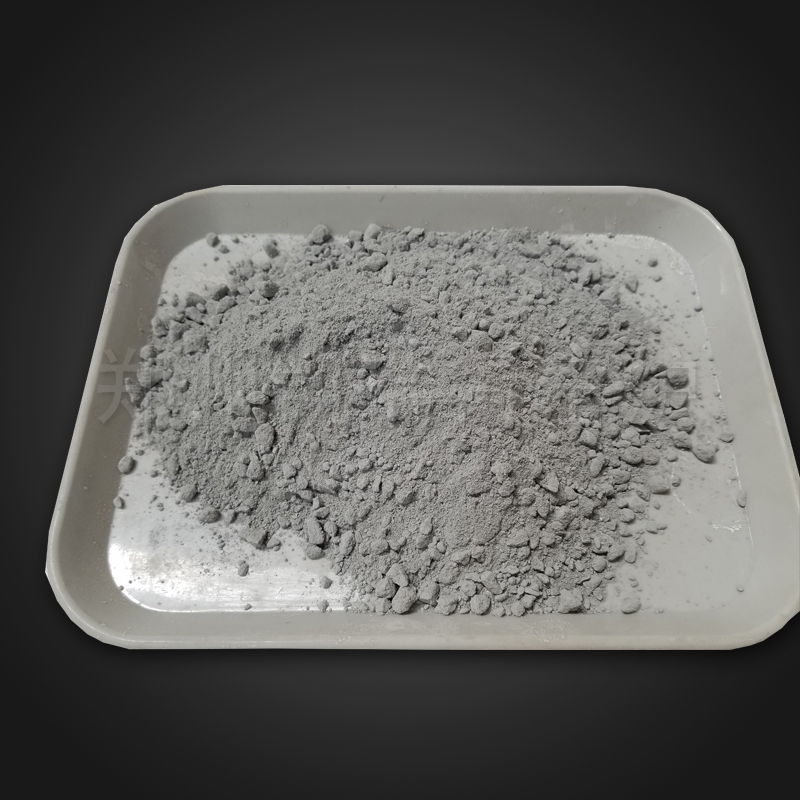

    以Al2O3和SiO2为主要成分的耐火喷射料属硅酸铝质喷射料,有重质、半轻质和轻质喷射料之分。凯瑞得窑炉重质喷射料是指体积密度不小于1.8 g/cm3的喷射料,半轻质喷射料的体积密度为1.3~1.8 g/cm3,轻质喷射料的体积密度为小于1.3 g/cm3。重质喷射(涂)料主要作工作衬或修补料,半轻质喷射料既可作隔热衬体,又可作低中温气氛炉工作衬体,而轻质喷射料主要用作保温和隔热衬。

  •     重质喷涂料是用黏土熟料或高铝熟料作为骨料和粉料,用普通或纯铝酸钙水泥作为结合剂,和外加剂配制而成的。铝酸钙水泥加人量一般为15%~25%。喷涂料的粒度组成对喷涂料的作业性(附着率和堆积密度等)和施工后衬体的物理性能有很大的影响,因此必须适当控制。

  •     半轻质喷涂料是粘土质或高铝质致密骨料与其轻质骨料按一定比例配合,再加适量的同材质粉料,用普通铝酸钙水泥或固态粉状速溶硅酸钠(加氟硅酸钠促凝剂)作结合剂和外加剂配制而成的。其体积密度的高低是依靠致密耐火材料和轻质耐火骨料的比例不同来调配的,也可直接用半轻质骨料配制.所采用的轻质或半轻质骨料有多孔黏土熟料或高铝熟料,黏土质或高铝质陶粒,粉煤灰漂珠等。用铝酸钙水泥作结合剂时加入量为20%-25%。若用固态粉状硅酸钠作结合剂时,其加入量为2%~5%,还需加人适量的促凝剂。粒度组成与重质喷涂料相似。采用干法喷涂时加I水量为15%-20%.

  •     轻质喷涂料是用轻质熟料作骨料,用普通铝酸钙水泥或硅酸盐水泥作粉料和结合剂,和外加剂配制而成的,所采用的轻质熟料包括有粉煤灰漂珠、膨胀珍珠岩、膨胀蛭石、多孔黏土熟料、黏土陶粒、轻质砖砂和硅酸铝短纤维等。通常轻质喷涂料是根据使用要求(体积密度、热导率)不同,由几种轻质熟料搭配组成的。骨料的粒度组成必须根据作业性能(附着率、堆积密度)和施工体的物理性能(结合强度和热导率)来调配。

    硅酸铝质喷涂料主要用于作工业炉烟道和烟囱内衬,高炉与热风炉隔热衬,回转窑窑外分解旋风分离器内衬,石油化工工业催化裂化装置的隔热衬和工作衬,钢包和中间包隔热衬,轧钢加热炉和各种热处理炉隔热衬或工作衬等。

技术支持: 郑州中朗除锈技术有限公司 | 管理登录
